توضیحات

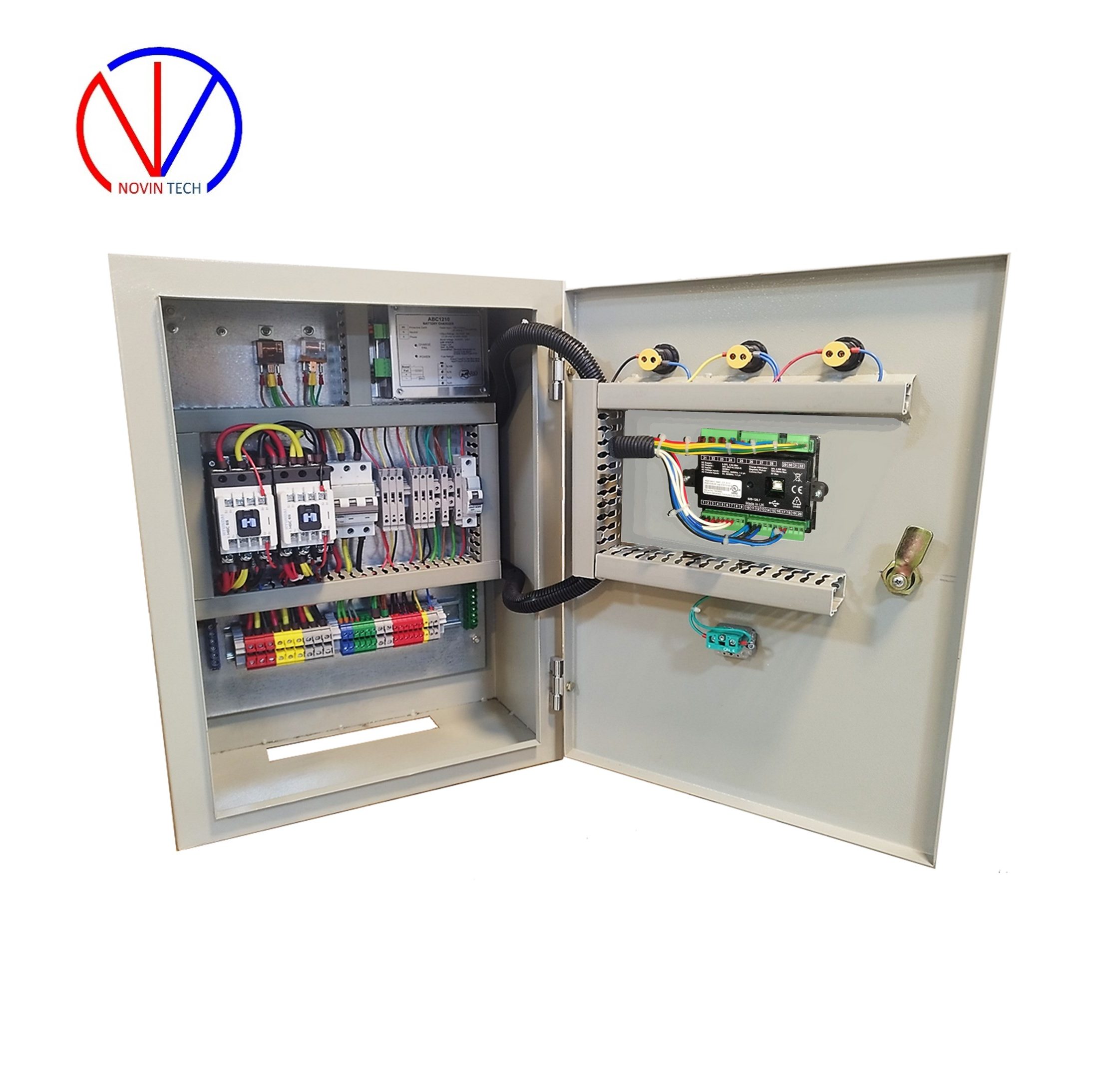

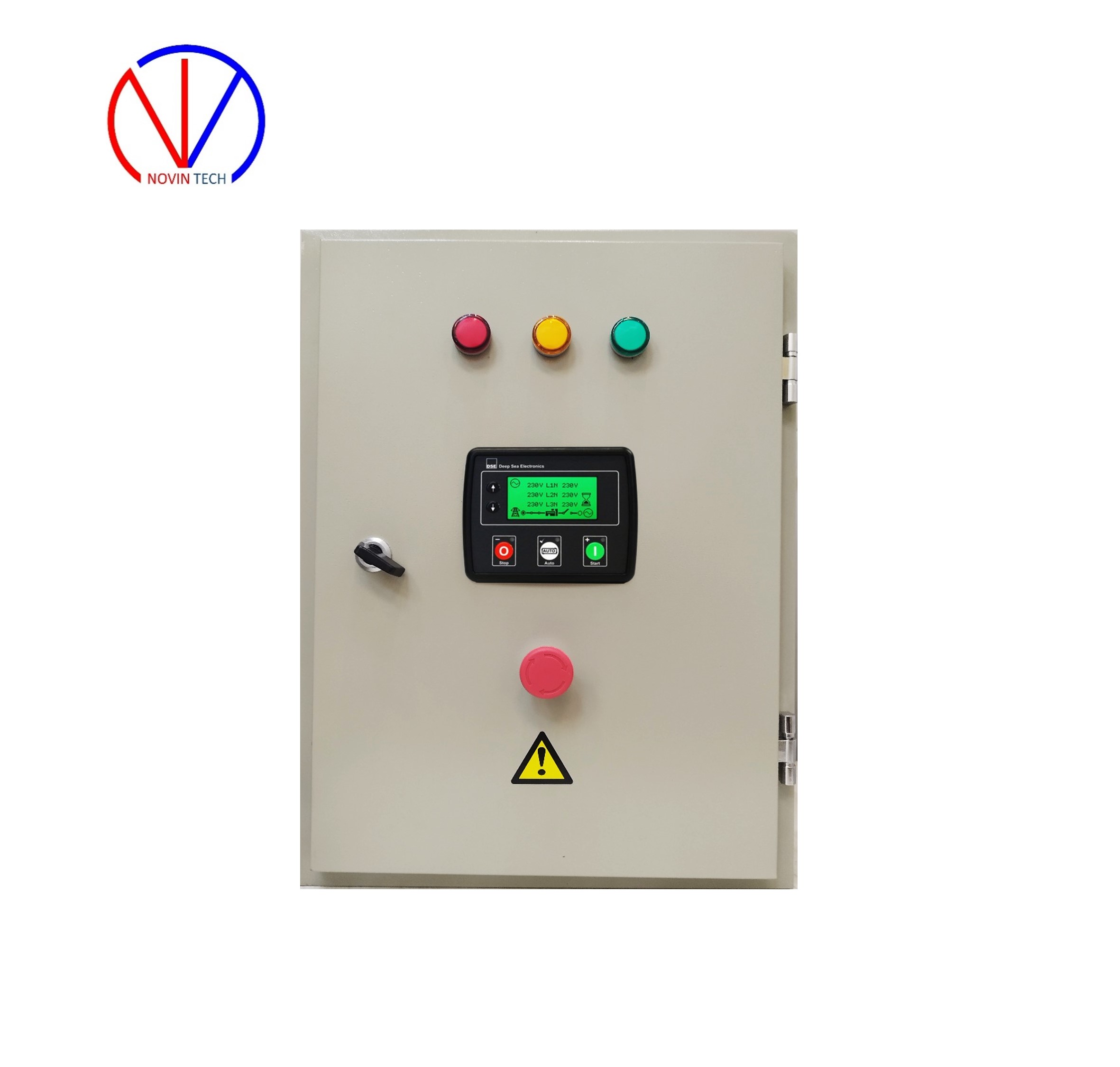

تابلوی اتوماتیک دیزل ژنراتور65 آمپر مناسب برای ژنراتورهای 42.5KVA



• مشخصات تابلوی اتوماتیک :

  • ابعاد تابلو : طول 55 سانتیمتر ، عرض 40 سانتیمتر ، عمق : 21 سانتیمتر
  • ورق تابلو : یک  و یک چهارم  میلی متر
  • رنگ بدنه تابلو : کوره ای طوسی رنگ
  • به صورت CNC کاری شده

  برند لوازم تابلویی :

  • برد کنترل ژنراتور : Deep Sea DSE4520 انگلستان اصلی
  • شارژر باتری : 12 ولت – 10 آمپر فلزی (شرکت آریو صنعت با 18 ماه گارانتی شرکتی) مناسب برای موتورهای با دینام 12 ولت ( با شارژر 2405 نیز قابل سفارش است)
  • کنتاکتورها : شرکت هیوندای کره مدل HGC 65 با بوبین 220v
  • کلیدهای مینیاتوری (سه فاز و تکفاز) : شرکت هیوندای کره
  • چراغ های سیگنال : شرکت آی سوییچ اصفهان
  • سیم های استفاده شده : شرکت صنایع سیم و کابل همدان
  • ترمینال ها : شرکت رعد الکتریک



هر نوع از ماشین آلات نیاز به یک سیستم، حفاظت، کنترل و مانیتورینگ دارد تا کاربر را قادرسازد تا علاوه‌ بر حفاظت ،کنترل ماشین، مانیتورینگ قابلیت اعمال تنظیمات کارکرد ماشین را برای بهره بردار فراهم آورد.

تجهیز مورد استفاده جهت حفاظت ، کنترل ، مانیتورینگ و اعمال تنظیمات دیزل‌ژنراتور ، تابلوی کنترل در سیستم‌های قدیمی و بردکنترل در سیستم‌های جدید نام دارد.

تابلوی اتوماتیک فوق دارای برد کنترل حفاظت، مونیتورینگ و کنترل دیزل‌ژنراتور به همراه واحد تغییر وضعیت اتوماتیک برق شبکه به دیزل‌ژنراتور (ATS) می باشد.

به عبارت دیگر برد Deep Sea 4520 بسته شده روی درب تابلو، علاوه بر قابلیت حفاظت‌های موتور (از جمله دمای آب، فشار و سطح روغن، دور موتور…) و حفاظت‌های ژنراتور (جریان خروجی، ولتاژ خروجی و… )، قابلیت چنج‌اور (ATS) نیز دارد و فرمان لازم جهت دو کنتاکتور برق شبکه و کنتاکتور ژنراتور را در زمان مناسب ارسال می‌کند. (جهت مشاهده اطلاعات بیشتر روی لینک کلیک کنید)



مشخصات برد Deep Sea سری DSE 4520 :

• تغذیه برد : 8 تا 35 ولت DC
• کنترل موتور
• پشتیبانی از گاز موتور جهت تنظیم فرکانس خروجی ژنراتور
• تامین حفاظت های ژنراتور
• نمایش هشدارها و آلارم ها
• ورودی ولتاژ شبکه ۳ فاز
• ولتاژ ورودی سه فاز ژنراتور
• ورودی سی تی ژنراتور تک فاز
• اندازه گیری فشار روغن موتور
• اندازه گیری دمای خنک کننده موتور
• اندازه گیری توان اکتیو دیزل ژنراتور با یک فاز خروجی ژنراتور
• اندازه گیری ضریب قدرت ژنراتور با یک فاز خروجی ژنراتور
• نشانگر درخواست تعمیر نگهداری دوره ای
• شمارنده ساعت کار موتور
• هیتر داخلی برد
• پورت سریال
• دارای پورت CAN
• آداپتور اختیاری RS-232 و RS-485
• نظارت از راه دور MS-Windows :
  • اتصال محلی ، LAN ، IP و مودم
  • نظارت ، مقادیر پارامترها
• نمایشگرهای LED جهت نمایش ولتاژ ، فرکانس ،جریان خروجی ژنراتور و سایر پارامترها
• ورودی های آنالوگ قابل تعریف : ۳ عدد
• ورودی های دیجیتال قابل تعریف : ۴ عدد
• خروجی های دیجیتال : ۸ عدد
• قابلیت کنترل از راه دور به وسیله مودم و نمایش کلیه پارامترهای موتور و ژنراتور به صورت آنلاین از راه دور
• دارای مدار حذف نویز هنگام استارت موتور
• سیستم اتصال پلاگین آسان
• قابلیت پشتیبانی از دیزل ژنراتورهای گازی و گازوئیلی



برد دیپسی سری DSE 4520 در کشور انگلستان طراحی و تولید شده است.
