مشخصات برد آریو سری ARIO 107



1. ورودی ولتاژ برق شهر : تکفاز
2. ورودی ولتاژ برق ژنراتور : تکفاز
3. ورودی جریان ژنراتور : تکفاز
4. مجموع خروجی های رله ای : 6 عدد
5. ورودی دیجیتال قابل تغییر : 3 عدد
6. خروجی رله ای قابل تغییر : 1 عدد
7. عملکرد به صورت خودکار
8. کنترل پارامترهای موتور و ژنراتور
9. اندازه گیری توان اکتیو و ضریب توان ژنراتور
10. نشانگر ساعت کارکرد موتور و سرویس های دوره ای
11. ثبت رویدادها و شمارنده های آماری
12. امکان تنظیم پارامترها از روی کنترلر
13. پشتیبانی از موتور برق های بنزینی ، گازسوز و دیزلی
14. امکان تنظیم گرم کردن ابتدایی موتور
15. کنترل سلونویید ساسات موتور برق
16. اتصال مستقیم سلونویید با مقاومت 6 اهم
17. قابلیت پشتیبانی از موتور برق های بنزینی ، گازسوز و گازوئیلی
18. ابعاد کوچک (130x100x39 میلی متر)
19. گارانتی 18 ماهه شرکتی
20. ساخت ایران

برد آریو مدل ARIO 107 دارای دو مود کاری است. در حالتی که برق شبکه (به صورت تکفاز) وصل است، برد آریو مدل ARIO 107 با نمونه برداری از ولتاژ سه فاز شبکه، به وسیله ی رله ی داخلی خود که در حالت NC است ولتاژ 220 ولت را به کنتاکتور شبکه اعمال می کند و در صورت قطع برق شبکه ، برد ARIO 107 به صورت اتوماتیک انتقال بار را به عهده موتور برق می گذارد.

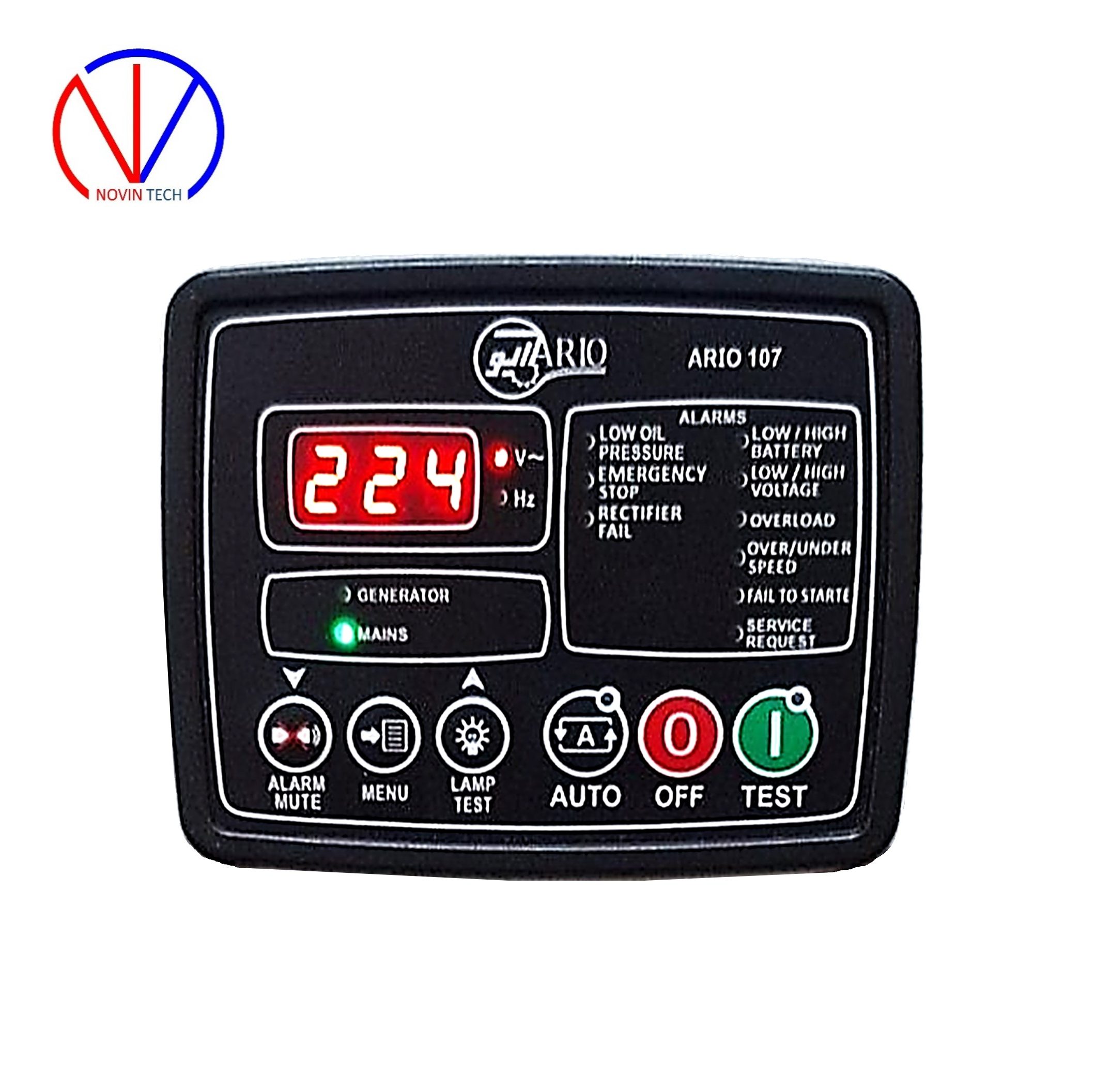

نمایش پارامترهای اندازه گیری شده:

با یکبار فشردن کلید منو (MENU) در برد آریو مدل ARIO 107، پارامترهای اندازه گیری شده ، در صفحه نمایش دستگاه ظاهر می شوند و با هر بار فشردن کلید منو ، پارامتر نمایش داده شده تغییر می کند. پارامترهای نمایش داده شده به تیرتیب عبارتند از :

1. نسبت ولتاژ R برق شهر به نول
2. نسبت ولتاژ U ژنراتور به نول
3. فرکانس ژنراتور
4. ولتاژ باتری
5. جریان فاز U ژنراتور
6. توان اکتیو ژنراتور (KW)
7. کسینوس فاز U ژنراتور
8. ساعت کارکرد کل موتور
9. ساعت های سرویس موتور
10. ساعت باقی مانده تا سرویس

درخواست سرویس دوره ای:

چنانچه پس از سپری شدن زمان سرویس دوره ای در برد آریو مدل ARIO 107 ، درخواست سرویس دوره ای روشن شود، برای تنظیم مجدد پارامتر مدت زمان نگهداری و تعمیرات ( ساعت کارکرد موتور و دوره ی نگهداری و تعمیرات) و خاموش کردن آلارم مربوطه ، کلیدهای Alarm Mute و Lamp Test را همزمان به مدت 5 ثانیه نگه دارید.

حالت های عملیاتی کنترلر:

کنترلر دیزل ژنراتور مدل ARIO 107 ، دارای سه حالت عملکردی قابلیت کارکرد دارد.:

1. خاموش (OFF)
2. خودکار (AUTO)
3. آزمایشی (TEST)

برای انتخاب مد عملکردی مورد نظر ، می بایست یکی از کلیدهای مربوطه AUTO ، OFF ، TEST را بفشارید.

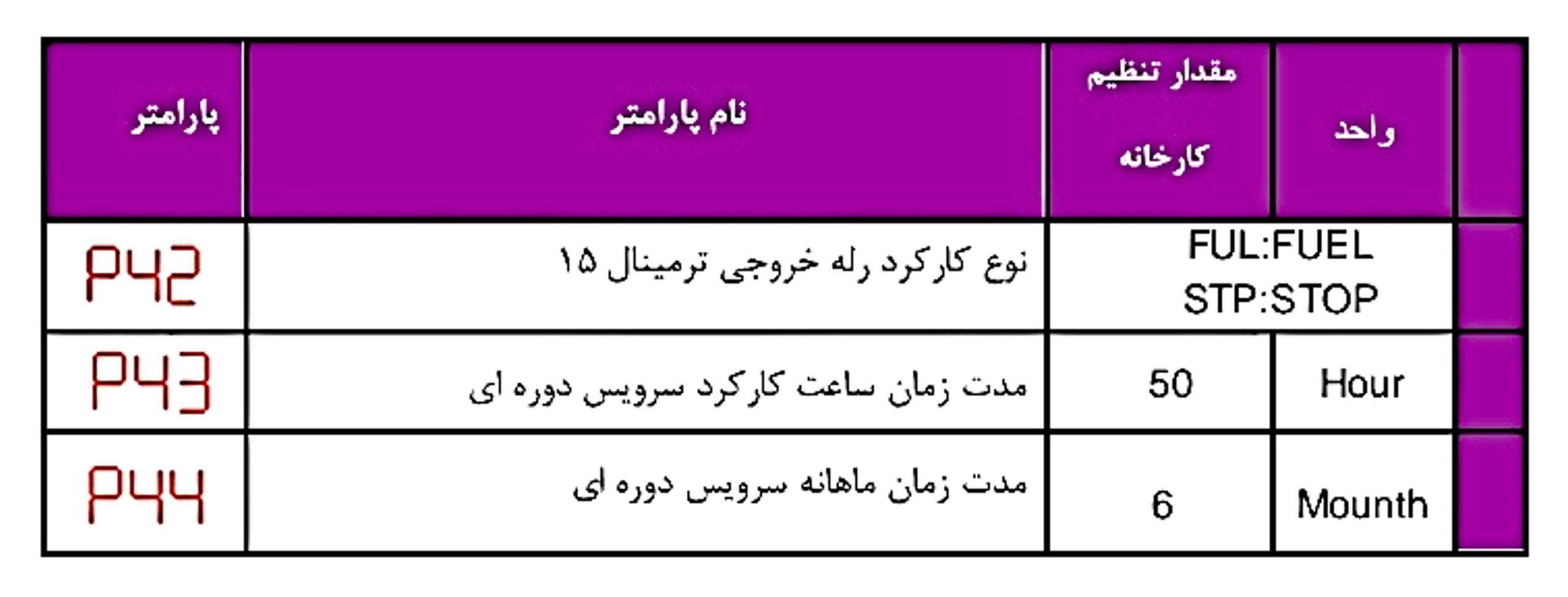

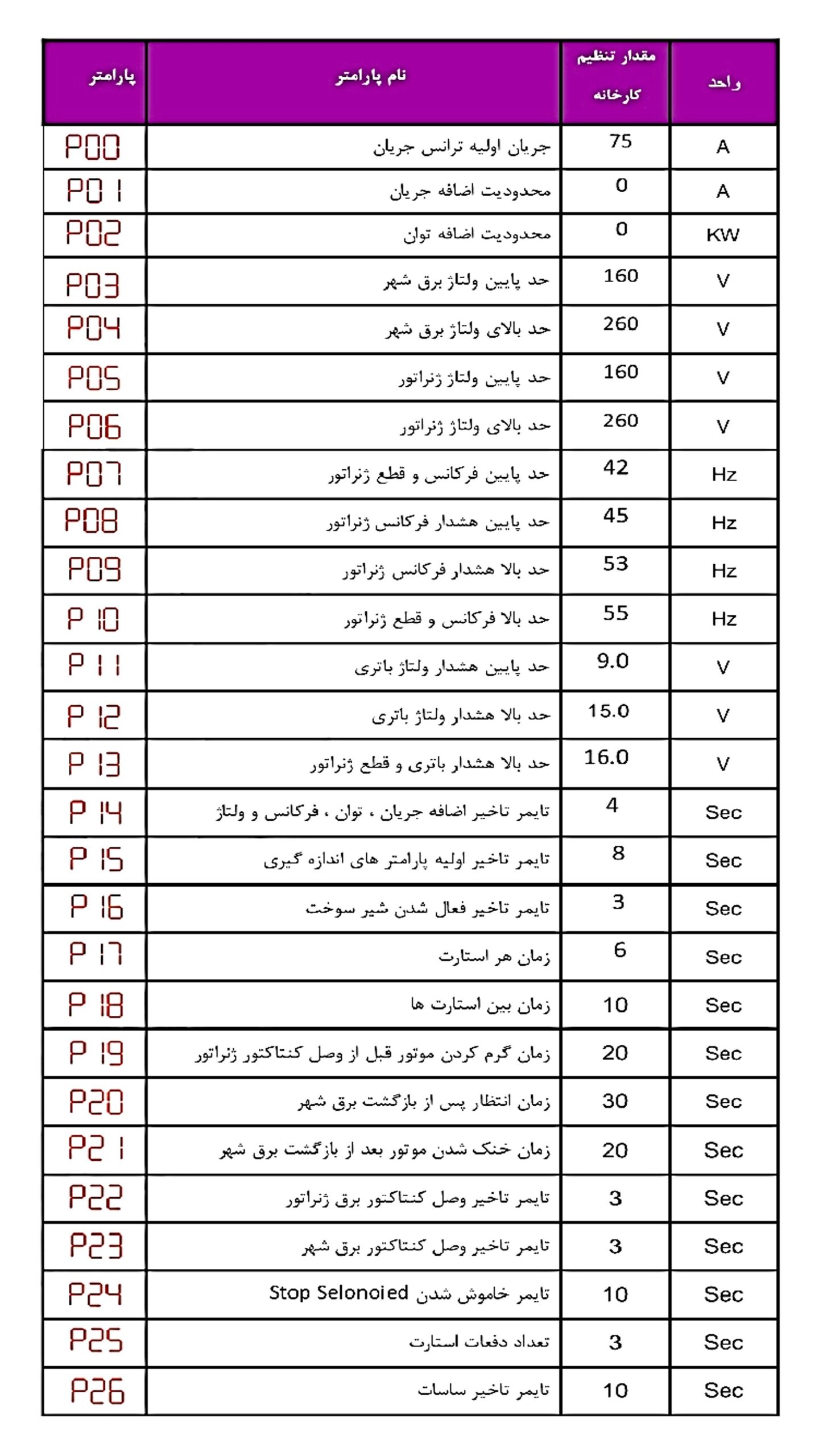

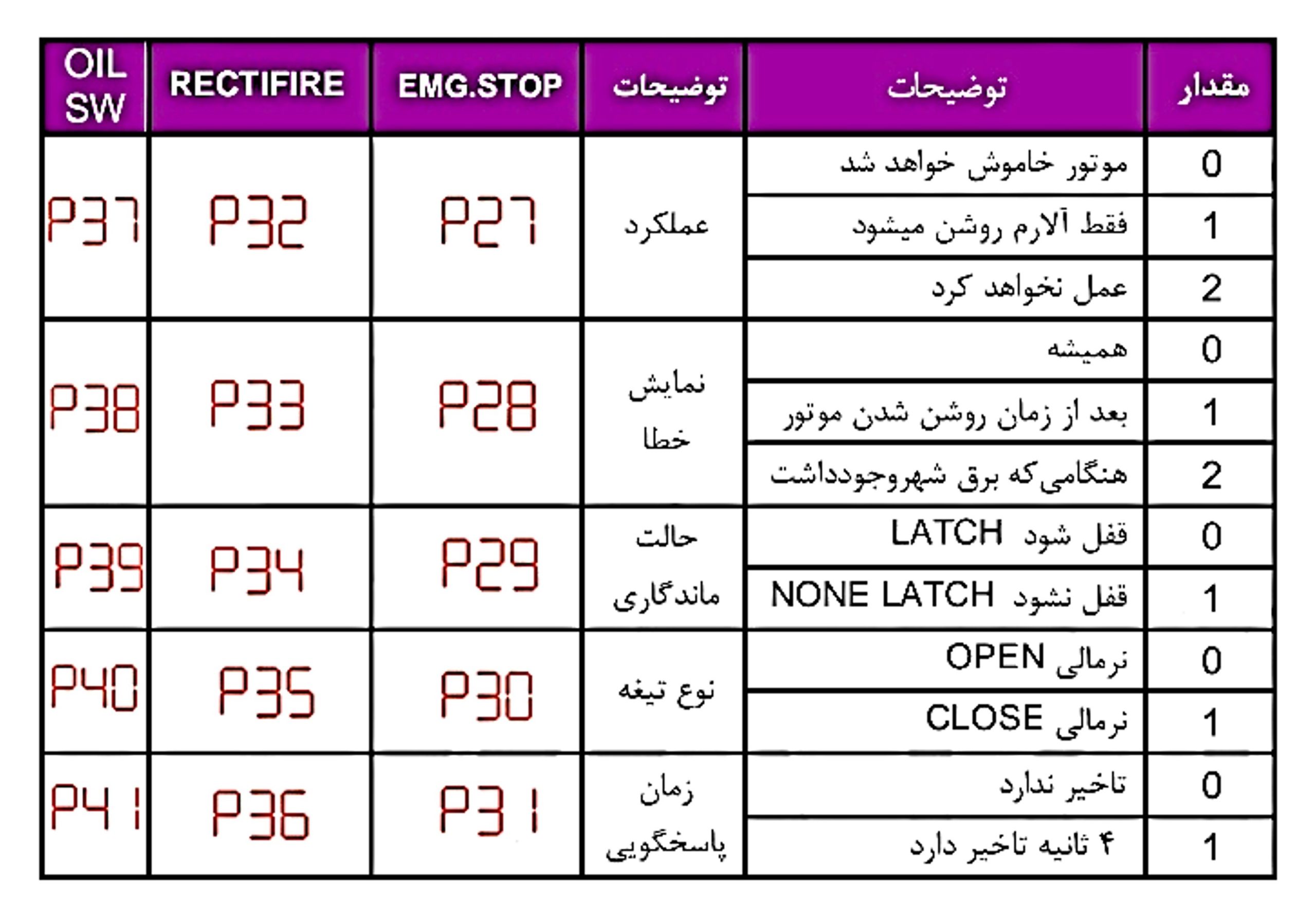

پارامترهای برد کنترل ARIO 107 :
