توضیحات

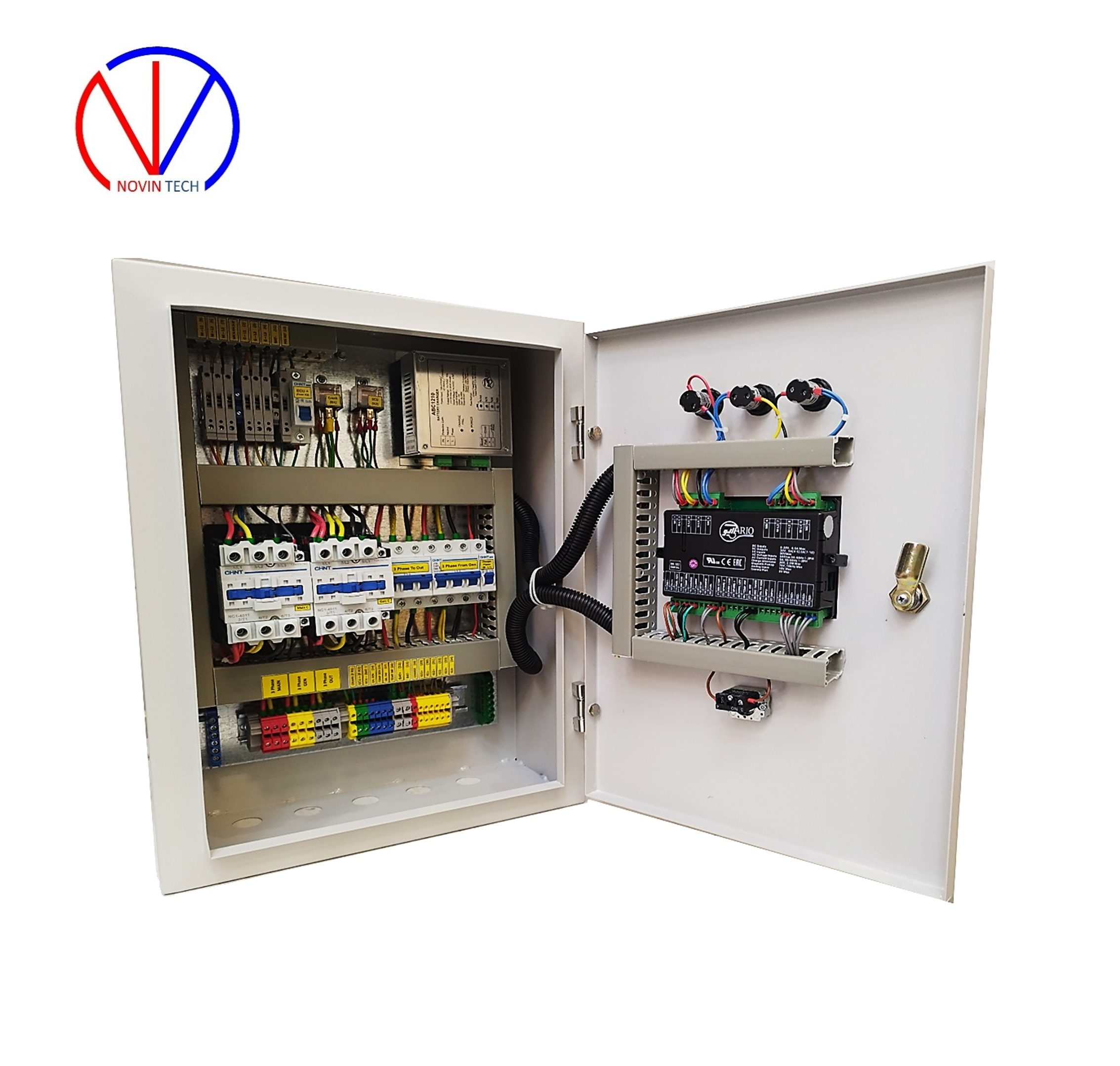

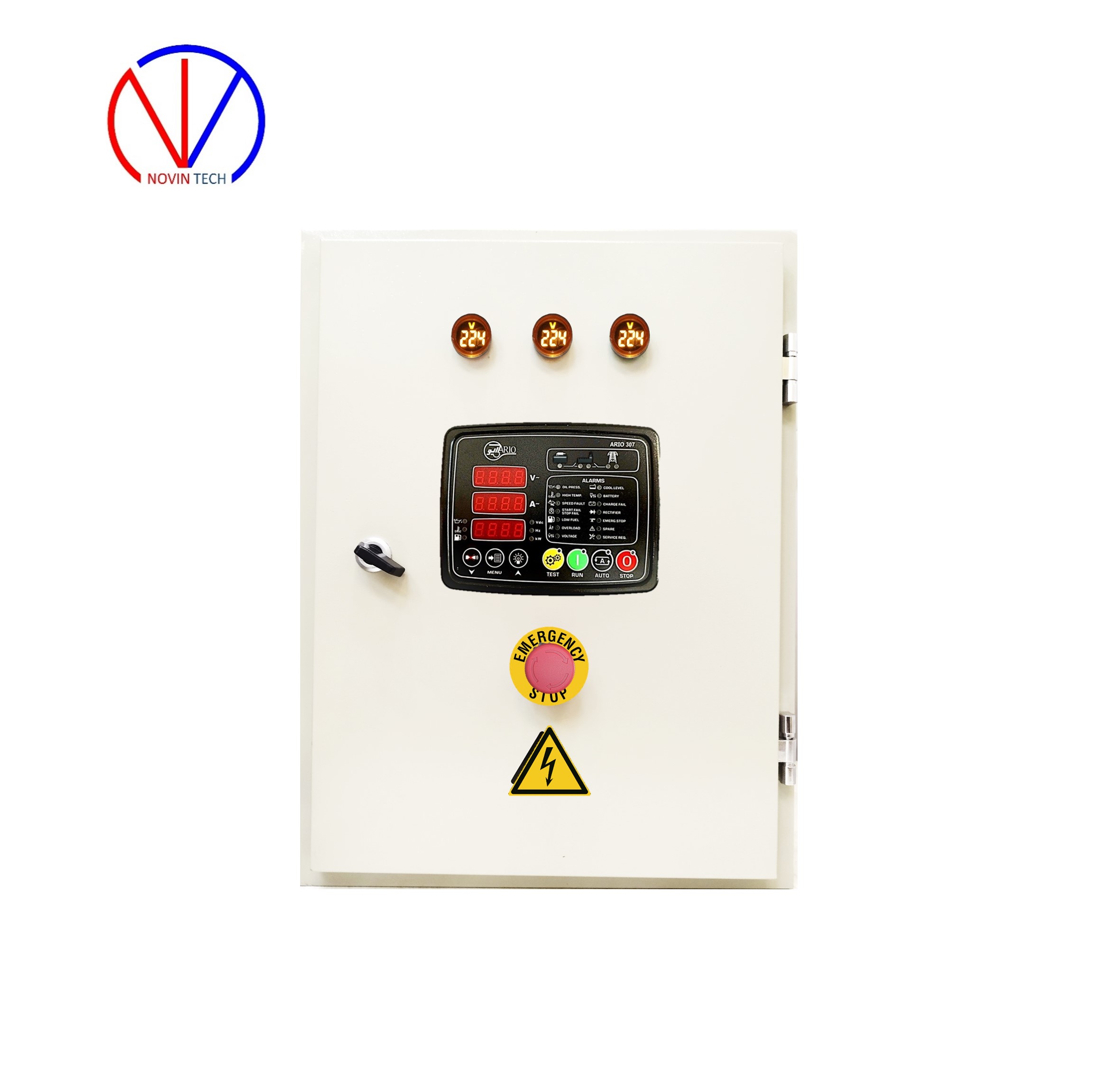

تابلوی اتوماتیک دیزل ژنراتور 32 آمپر مناسب برای ژنراتورهای 21KVA
مشخصات تابلوی اتوماتیک :
- ابعاد تابلو : طول 55 سانتیمتر ، عرض 40 سانتیمتر ، عمق : 21 سانتیمتر
- ورق تابلو : یک و یک چهارم میلی متر
- رنگ بدنه تابلو : کوره ای طوسی رنگ
- به صورت CNC کاری شده
برند لوازم تابلویی :
- برد کنترل ژنراتور : آریو صنعت مدل ARIO 307 (گارانتی شرکتی)
- شارژر باتری : 12 ولت – 10 آمپر فلزی (شرکت آریو صنعت با 18 ماه گارانتی شرکتی) مناسب برای موتورهای با دینام 12 ولت ( با شارژر 2405 نیز قابل سفارش است)
- کنتاکتورها : شرکت چنت چین با بوبین 220v
- کلیدهای مینیاتوری (سه فاز و تکفاز) : شرکت چنت چین
- چراغ های سیگنال : شرکت آی سوییچ اصفهان
- سیم های استفاده شده : شرکت صنایع سیم و کابل همدان
- ترمینال ها : شرکت رعد الکتریک
هر نوع از ماشین آلات نیاز به یک سیستم، حفاظت، کنترل و مانیتورینگ دارد تا کاربر را قادرسازد تا علاوه بر حفاظت ،کنترل ماشین، مانیتورینگ قابلیت اعمال تنظیمات کارکرد ماشین را برای بهره بردار فراهم آورد.
تجهیز مورد استفاده جهت حفاظت ، کنترل ، مانیتورینگ و اعمال تنظیمات دیزلژنراتور ، تابلوی کنترل در سیستمهای قدیمی و بردکنترل در سیستمهای جدید نام دارد.
تابلوی اتوماتیک فوق دارای برد کنترل حفاظت، مونیتورینگ و کنترل دیزلژنراتور به همراه واحد تغییر وضعیت اتوماتیک برق شبکه به دیزلژنراتور (ATS) می باشد.
به عبارت دیگر برد آریو صنعت مدل Ario 307 بسته شده روی درب تابلو، علاوه بر قابلیت حفاظتهای موتور (از جمله دمای آب، فشار و سطح روغن، دور موتور…) و حفاظتهای ژنراتور (جریان خروجی، ولتاژ خروجی و… )، قابلیت چنجاور (ATS) نیز دارد و فرمان لازم جهت دو کنتاکتور برق شبکه و کنتاکتور ژنراتور را در زمان مناسب ارسال میکند. (جهت مشاهده اطلاعات بیشتر روی لینک کلیک کنید)
قابلیت های برد َARIO 307
- کنترل موتور
- پشتیبانی از گاز موتور جهت تنظیم فرکانس خروجی ژنراتور
- تامین حفاظت های ژنراتور
- نمایش هشدارها و آلارم ها
- کنترلر دیزل ژنراتور مناسب برای کاربرد های برق اضطراری
- امکان استفاده و کنترل برد از راه دور
- نمونه گیری سه فاز از ولتاژ شبکه
- نمونه گیری سه فاز از ولتاژ ژنراتور
- نمونه گیری سه فاز از جریان ژنراتور
- اندازه گیری و نمایش ولتاژ برق شهر ، ولتاژ ، جریان ، ضریب قدرت و توان ژنراتور ، دما و فشار روغن، سطح سوخت ، ساعت كاركرد و ولتاژ باتری موتور
- امکان تنظیم پارامتر ها از طریق دکمه پنل
- امکان تنظیم پارامتر ها از طریق نرم افزار RainBow
- ثبت رخدادها به همراه ثبت زمان ، مقدار و تاريخ
- امکان برقراری ارتباط ModBus
- دارای دو خروجی باینری قابل تنظیم و دو خروجی باینری ثابت
- دارای ۴ ورودی ثابت آنالوگ برای دمای آب ، فشار روغن ، سطح سوخت
- دارای ۵ ورودی باینری ثابت و ۲ ورودی باینری رزرو
- پشتیبانی از موتورهای گاز سوز و دیزلی
- ابعاد کوچک (173x135x45 میلی متر)
- ساخت ایران
- دارای ۱۸ ماه گارانتی شرکتی
برد دیاکو ARIO 207 دارای دو مود کاری است. در حالتی که برق شبکه (سه فاز شبکه) وصل است، برد دیاکو با نمونه برداری از ولتاژ سه فاز شبکه، به وسیله ی رله ی داخلی خود که در حالت NC است ولتاژ 220 ولت را به کنتاکتور سه فاز شبکه اعمال می کند و در صورت قطع برق شبکه ، برد دیاکو به صورت اتوماتیک انتقال بار را به عهده دیزل ژنراتور می گذارد.
