توضیحات

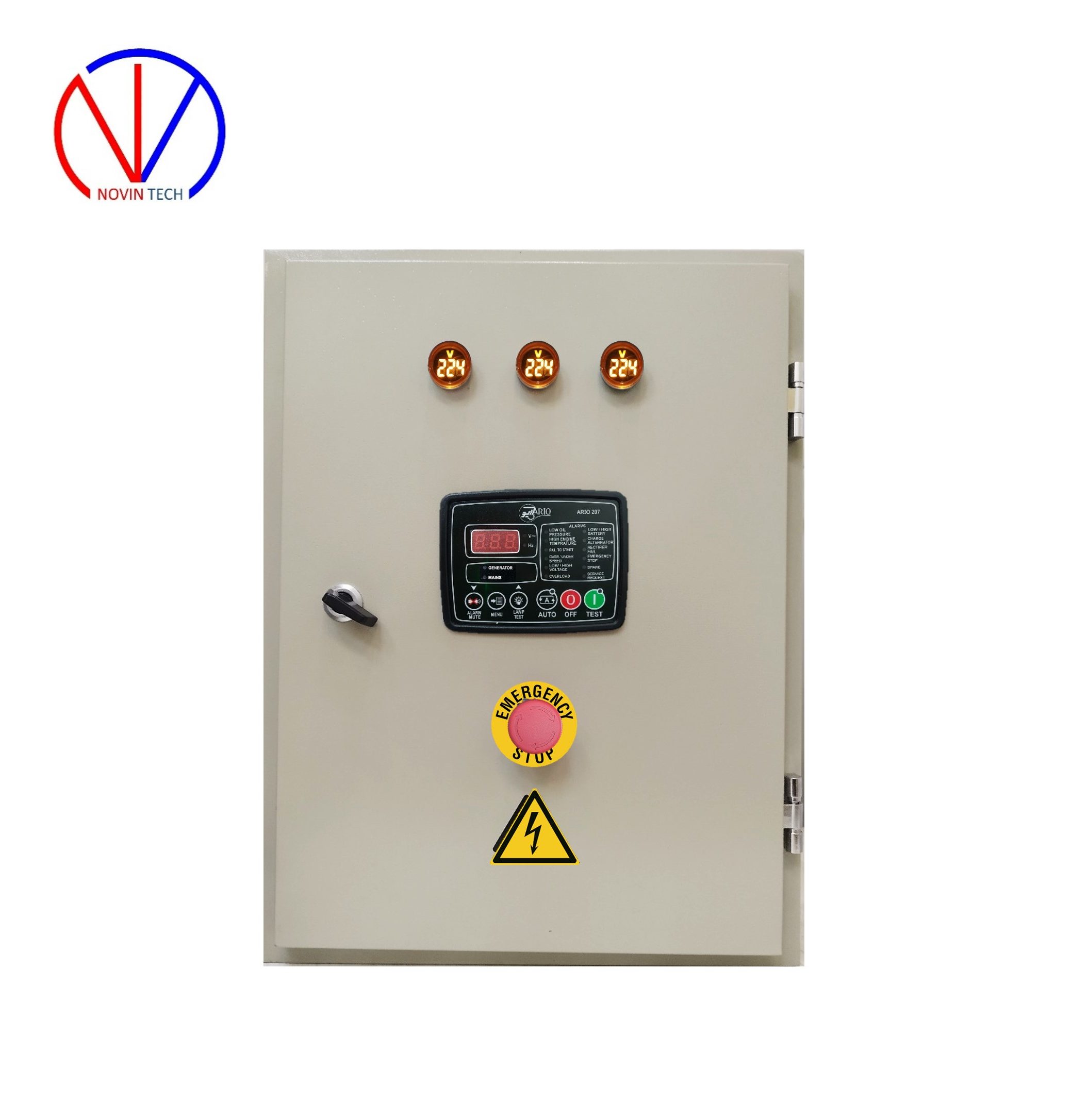

تابلوی اتوماتیک دیزل ژنراتور 40 آمپر مناسب برای ژنراتورهای 27.5KVA
-
مشخصات تابلوی اتوماتیک :
- ابعاد تابلو : طول 55 سانتیمتر ، عرض 40 سانتیمتر ، عمق : 21 سانتیمتر
- ورق تابلو : یک و یک چهارم میلی متر
- رنگ بدنه تابلو : کوره ای طوسی رنگ
- به صورت CNC کاری شده
برند لوازم تابلویی :
- برد کنترل ژنراتور : آریو صنعت مدل ARIO 207 (گارانتی شرکتی)
- شارژر باتری : 12 ولت – 10 آمپر فلزی (شرکت آریو صنعت با 18 ماه گارانتی شرکتی) مناسب برای موتورهای با دینام 12 ولت ( با شارژر 2405 نیز قابل سفارش است)
- کنتاکتورها : شرکت هیوندای کره مدل HGC 40 با بوبین 220v
- کلیدهای مینیاتوری (سه فاز و تکفاز) : شرکت هیوندای کره
- چراغ های سیگنال : شرکت آی سوییچ اصفهان
- سیم های استفاده شده : شرکت صنایع سیم و کابل همدان
- ترمینال ها : شرکت رعد الکتریک
هر نوع از ماشین آلات نیاز به یک سیستم، حفاظت، کنترل و مانیتورینگ دارد تا کاربر را قادرسازد تا علاوه بر حفاظت ،کنترل ماشین، مانیتورینگ قابلیت اعمال تنظیمات کارکرد ماشین را برای بهره بردار فراهم آورد.
تجهیز مورد استفاده جهت حفاظت ، کنترل ، مانیتورینگ و اعمال تنظیمات دیزلژنراتور ، تابلوی کنترل در سیستمهای قدیمی و بردکنترل در سیستمهای جدید نام دارد.
تابلوی اتوماتیک فوق دارای برد کنترل حفاظت، مونیتورینگ و کنترل دیزلژنراتور به همراه واحد تغییر وضعیت اتوماتیک برق شبکه به دیزلژنراتور (ATS) می باشد.
به عبارت دیگر برد آریو صنعت مدل Ario 207 بسته شده روی درب تابلو، علاوه بر قابلیت حفاظتهای موتور (از جمله دمای آب، فشار و سطح روغن، دور موتور…) و حفاظتهای ژنراتور (جریان خروجی، ولتاژ خروجی و… )، قابلیت چنجاور (ATS) نیز دارد و فرمان لازم جهت دو کنتاکتور برق شبکه و کنتاکتور ژنراتور را در زمان مناسب ارسال میکند. (جهت مشاهده اطلاعات بیشتر روی لینک کلیک کنید)
قابلیت های برد َARIO 207
- کنترل موتور
- پشتیبانی از گاز موتور جهت تنظیم فرکانس خروجی ژنراتور
- تامین حفاظت های ژنراتور
- نمایش هشدارها و آلارم ها
- ورودی ولتاژ شبکه ۳ فاز
- ولتاژ ورودی یکی از فازهای ژنراتور
- ورودی سی تی ژنراتور تک فاز
- اندازه گیری فشار روغن موتور
- اندازه گیری دمای خنک کننده موتور
- اندازه گیری توان اکتیو دیزل ژنراتور با یک فاز خروجی ژنراتور
- اندازه گیری ضریب قدرت ژنراتور با یک فاز خروجی ژنراتور
- نشانگر درخواست تعمیر نگهداری دوره ای
- شمارنده ساعت کار موتور
- پورت سریال
- آداپتور اختیاری RS-232
- نظارت از راه دور MS-Windows :
- اتصال محلی ، LAN ، IP و مودم
- نظارت ، مقادیر پارامترها
- نمایشگرهای LED جهت نمایش ولتاژ ، فرکانس ،جریان خروجی ژنراتور و سایر پارامترها
- ورودی های آنالوگ قابل تعریف : ۲عدد
- ورودی های دیجیتال قابل تعریف : ۵ عدد
- خروجی های رله با قابلیت تعریف : ۲ عدد
- تعداد کل رله های خروجی : ۶ عدد
- قابلیت کنترل از راه دور به وسیله مودم و نمایش کلیه پارامترهای موتور و ژنراتور به صورت آنلاین از راه دور
- دارای مدار حذف نویز هنگام استارت موتور
- سیستم اتصال پلاگین آسان
- قابلیت پشتیبانی از دیزل ژنراتورهای گازی و گازوئیلی
- ابعاد کوچک (130x100x39 میلی متر)
برد دیاکو ARIO 207 دارای دو مود کاری است. در حالتی که برق شبکه (سه فاز شبکه) وصل است، برد دیاکو با نمونه برداری از ولتاژ سه فاز شبکه، به وسیله ی رله ی داخلی خود که در حالت NC است ولتاژ 220 ولت را به کنتاکتور سه فاز شبکه اعمال می کند و در صورت قطع برق شبکه ، برد دیاکو به صورت اتوماتیک انتقال بار را به عهده دیزل ژنراتور می گذارد.
