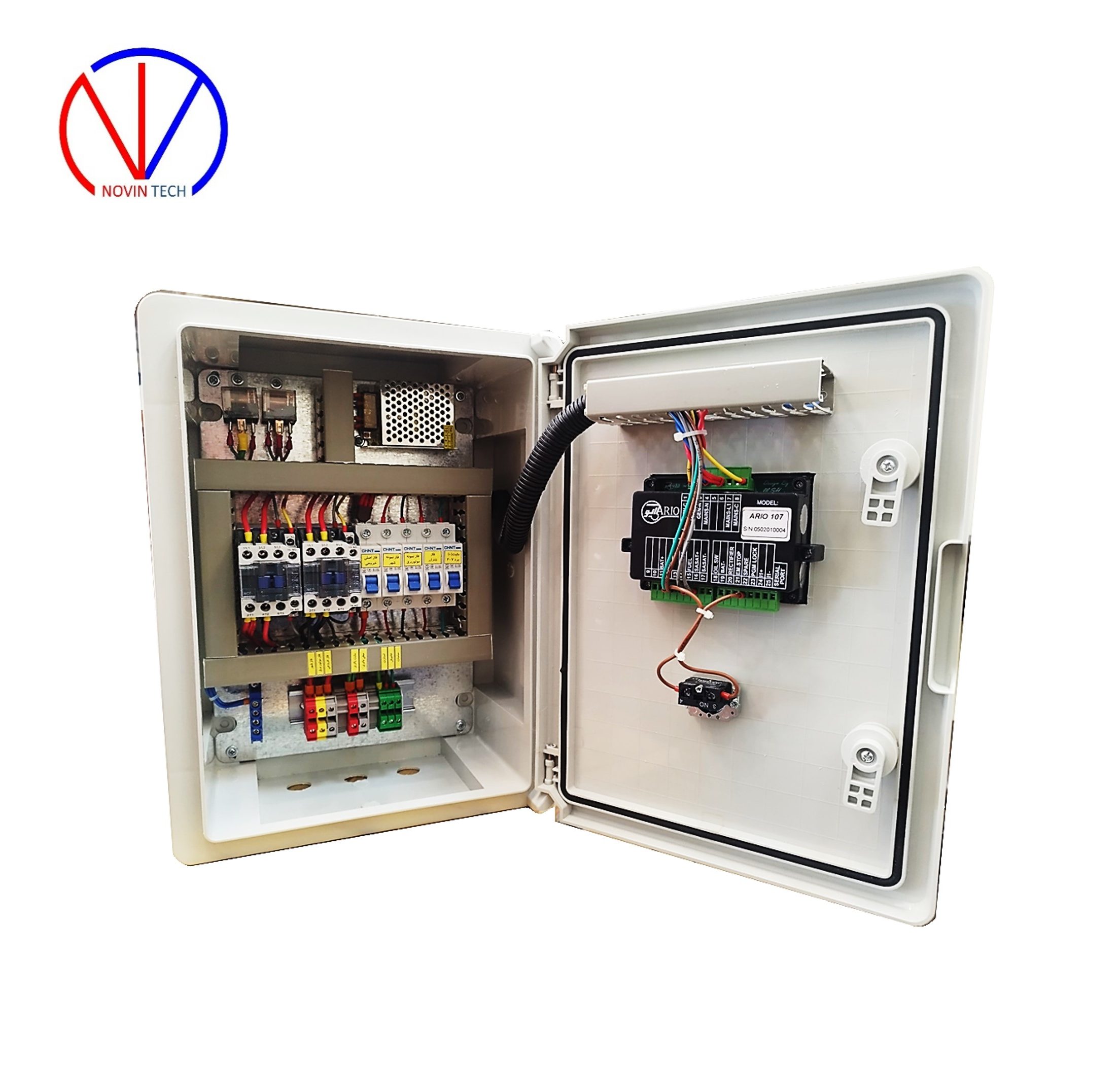

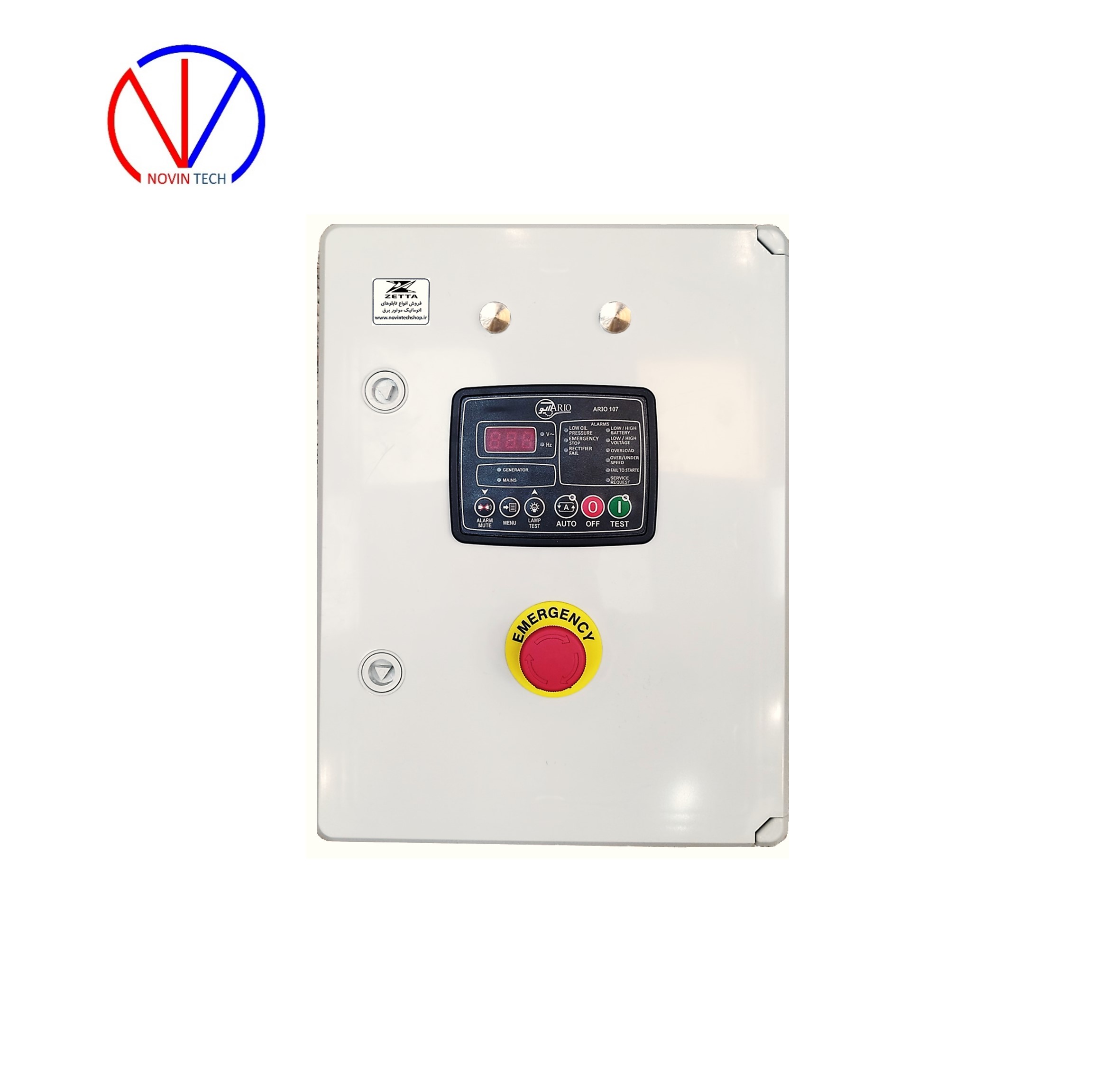

مشخصات تابلوی اتوماتیک (چنج اوور) موتور برق ZETTA :
تابلوی اتوماتیک موتور برق ZETTA مناسب برای انواع موتور برق های بنزینی ، دیزلی و گازسوز تکفاز از رنج 2 کیلووات تا 9 کیلووات ، بسته به نوع کاربرد مشتری قابل استفاده می باشد.
این تابلو دارای برد کنترل ARIO 107 با مشخصات زیر است:
- ورودی ولتاژ برق شهر : تکفاز
- ورودی ولتاژ برق ژنراتور : تکفاز
- ورودی جریان ژنراتور : تکفاز
- مجموع خروجی های رله ای : ۶ عدد
- ورودی دیجیتال قابل تغییر : ۳ عدد
- خروجی رله ای قابل تغییر : ۱ عدد
- عملکرد به صورت خودکار
- کنترل پارامترهای موتور و ژنراتور
- اندازه گیری توان اکتیو و ضریب توان ژنراتور
- نشانگر ساعت کارکرد موتور و سرویس های دوره ای
- ثبت رویدادها و شمارنده های آماری
- امکان تنظیم پارامترها از روی کنترلر
- پشتیبانی از موتور برق های بنزینی ، گازسوز و دیزلی
- امکان تنظیم گرم کردن ابتدایی موتور
- کنترل سلونویید ساسات موتور برق
- اتصال مستقیم سلونویید با مقاومت ۶ اهم
- قابلیت پشتیبانی از موتور برق های بنزینی ، گازسوز و گازوئیلی
- ابعاد کوچک (130x100x39 میلی متر)
- گارانتی ۱۸ ماهه شرکتی
- ساخت ایران
طریقه کار تابلو جهت استفاده برای موتور برق های بنزینی و گازسوز :
تابلوی اتوماتیک موتور برق ZETTA دارای دو رله برای استارت، وصل شمع و کشیدن ساسات است. در صورت فشار دادن دکمه استارت روی برد 107 ( یا قرار دادن برد کنترل 107 بر روی حالت Auto و قطع برق شهر) ، رله ستارت ، شمع و ساسات به صورت همزمان فعال شده می شود. پس از روشن شدن موتور ، رله استارت آزاد شده و همزمان فرمان 12 ولت ساسات کش نیز قطع شده و ساسات توسط فنر به حالت اولیه خود بازمی گردد و موتور دور می گیرد و تا زمان فشردن دکمه Stop بر روی برد 107 ( یا وصل مجدد برق شهر در صورتی که برد 107 بر روی حالت Auto باشد) به کارکرد خود ادامه می دهد.. توجه به این نکته حائز اهمیت است که رله شمع طی مدت روشن بودن موتور برق ، به صورت جذب باقی می ماند و فقط زمان خاموش شدن موتور، با آزاد شدن رله و قطع برق شمع ، موجب خاموش شدن موتور می گردد.
طریقه کار تابلو جهت استفاده برای موتور برق های دیزلی:
تابلوی اتوماتیک موتور برق ZETTA دارای دو رله برای استارت، سلونوئید و کشیدن ساسات است. در صورت فشار دادن دکمه استارت روی برد 107 ( یا قرار دادن برد کنترل 107 بر روی حالت Auto و قطع برق شهر) ، رله ستارت ، سلونوئید و ساسات به صورت همزمان فعال شده می شود. پس از روشن شدن موتور ، رله استارت آزاد شده و پس از تاخیر چند ثانیه ای ( توسط یک تایمر تاخیر در قطع ) ، فرمان 12 ولت ساسات کش نیز قطع شده و ساسات توسط فنر به حالت اولیه خود بازمی گردد و موتور دور می گیرد و تا زمان فشردن دکمه Stop بر روی برد 107 ( یا وصل مجدد برق شهر در صورتی که برد 107 بر روی حالت Auto باشد) به کارکرد خود ادامه می دهد.. توجه به این نکته حائز اهمیت است که رله سلونوئید طی مدت روشن بودن موتور برق ، به صورت جذب باقی می ماند و فقط زمان خاموش شدن موتور، با آزاد شدن رله و آزاد شدن سلونوئید ، موجب خاموش شدن موتور می گردد.
ابعاد تابلوی اتوماتیک موتور برق ZETTA با برد ARIO 107 برابر 30*40 سانتی متر باکس تابلو ABS می باشد.

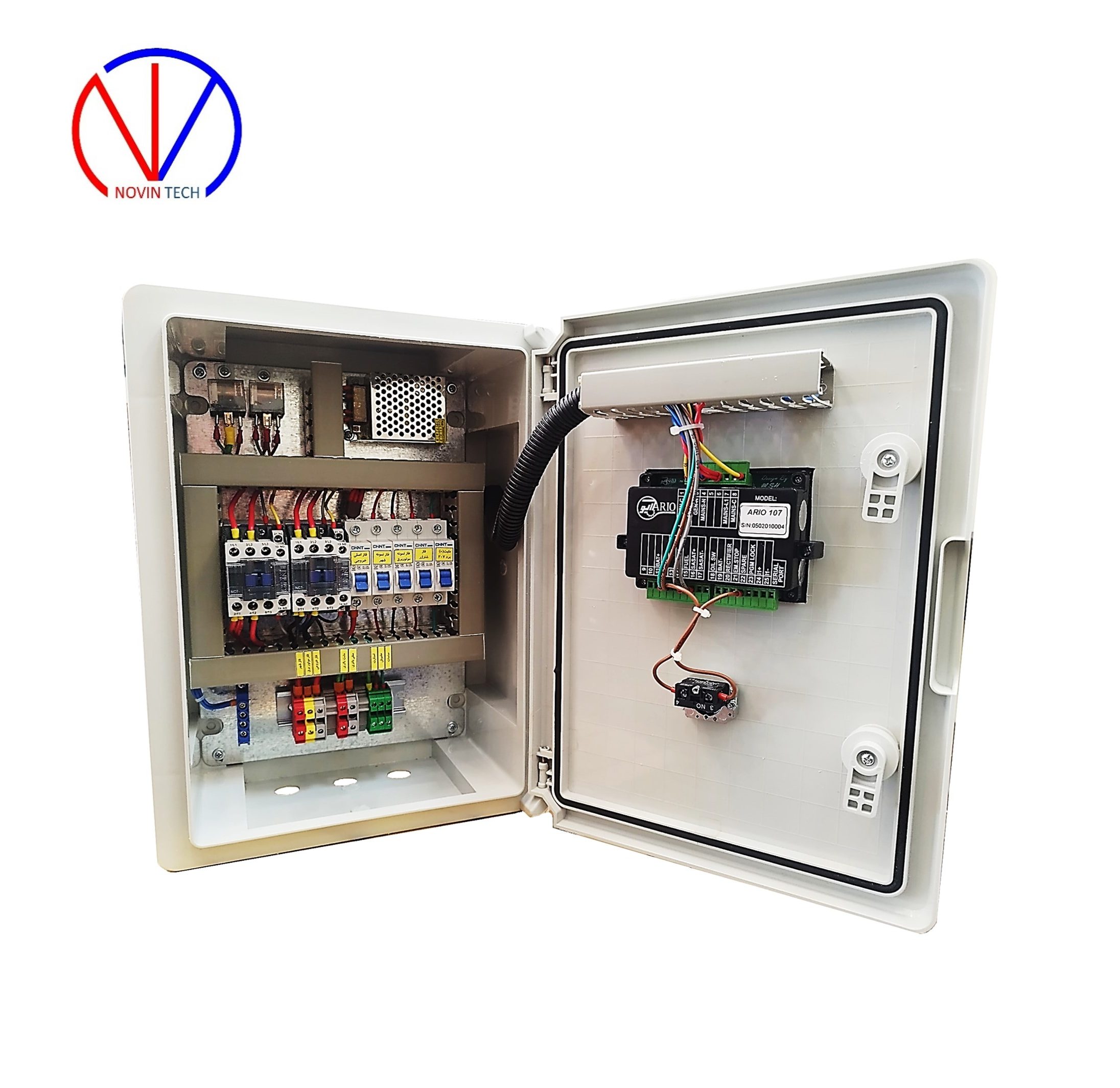

تابلو همراه با ساسات کش و فنر جهت تنظیم ساسات موتور برق ارسال می شود و نیاز به ساسات کش به صورت جداگانه نیست. لوازم تابلویی استفاده در این تابلوها از قبیل کنتاکتورها ،کلیدهای مینیاتوری ، نوع CHINT و شارژر باتری از نوع پاورسوییچ 12 ولت 2 آمپر می باشد.
جهت مشاهده سایر تابلوهای اتوماتیک دیزل ژنراتورها، روی لینک کلیک کنید.
